Pro-СТ AAPM

водонаполняемый томографический фантом

Оставить заявку Комплект документов для аттестации

Назначение

периодический и текущий контроль характеристик компьютерных томографов по ГОСТ Р МЭК 61223-2-6-2001, ГОСТ Р МЭК 61223-3-5-2008.

Фантом обеспечивает проведение измерений следующих характеристик:

  • шум;
  • низкоконтрастная чувствительность;
  • точность позиционирования;
  • увеличение жесткости пучка;
  • пространственная однородность;
  • толщина среза;
  • пространственное разрешение;
  • зависимость от размеров;
  • поглощенная доза (с ТЛД);
  • линейность КТ-индекса;
  • функция рассеяния

Свойства

  • классическая система контроля основных параметров компьютерных томографов
  • все тестовые модули фантома вставляются в общий прозрачный контейнер
  • возможность моделирования увеличения жесткости пучка костной тканью
  • в контейнере имеются емкости различных размеров, которые можно заполнять раствором глюкозы или соды для формирования тестовых объектов низкого контраста
  • встроенные тестовые объекты различной плотности
  • возможность размещения внутри фантома ТЛД дозиметров
  • возможность контроля параметров по различным методикам

Возможность автоматизированной обработки цифровых изображений тест-объектов фантома специальным программным обеспечением Pro-Control , инсталлируемым на любое количество рабочих компьютеров. При этом программа активизируется только на одном ПК с помощью электронного лицензионного ключа. Также возможна обработка изображений тест-объектов с помощью «облачной технологии» путем подключения к удаленному серверу с помощью одноразовых ключей доступа qac24. Ключи доступа возможно заказать и приобрести on-line.



Комплект поставки:

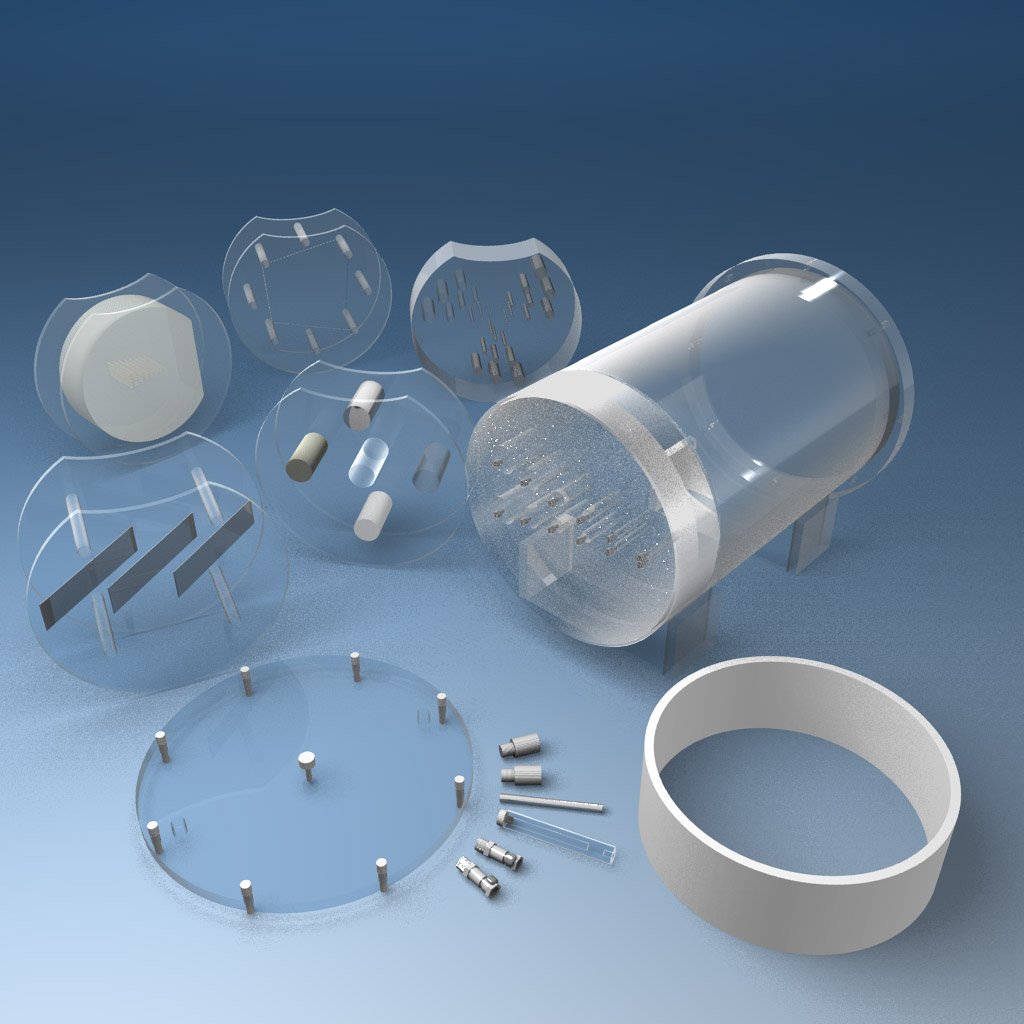

Базовая комплектация:

  • емкость для воды (корпус)
  • секция низкоконтрастного разрешения (встроена в торец корпуса)
  • модуль калибровки по индексам Хаунсфильда
  • модуль пространственного разрешения и MTF
  • модуль толщины слоя
  • костноэквивалентное кольцо
  • трубки для наливания воды
  • подставки 2 шт.
  • транспортный кейс

Дополнительная комплектация:

  • модуль низкоконтрастного разрешения Ref: 05-50
  • модуль геометрический Ref: 05-503
  • ПО Pro-Control



Технические характеристики

наименование

материал, размеры

описание

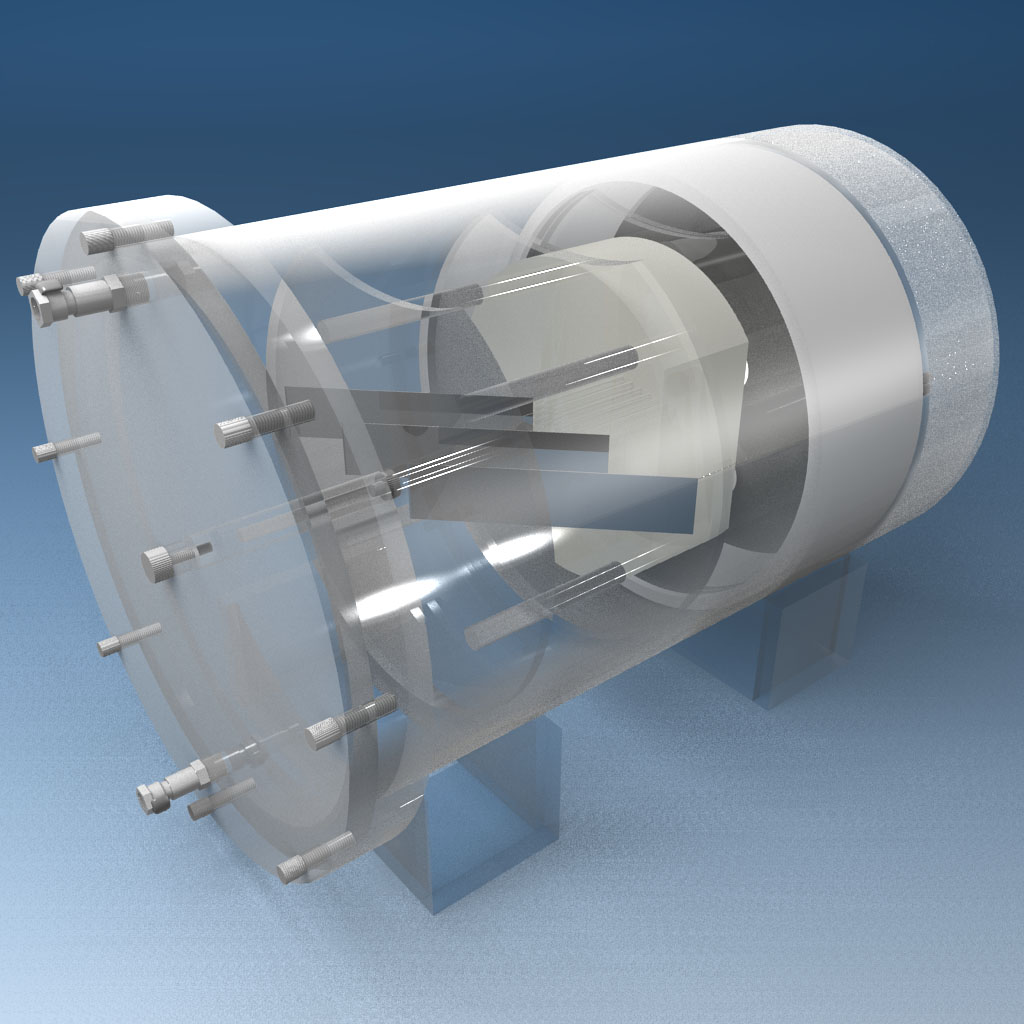

Емкость для воды (корпус) Полиметилметакрилат (ПММА),Ø220х400 ммТолщина стенок — 3 мм Цилиндрический корпус имеет съемную крышку с 2 клапанами для наливания и слива воды. К центру крышки может быть присоединен либо алюминиевый стержень Ø6,3х76 мм или, кассета для ТЛД дозиметров.  Несъемный торец корпуса содержит секцию низкоконтрастного разрешения.

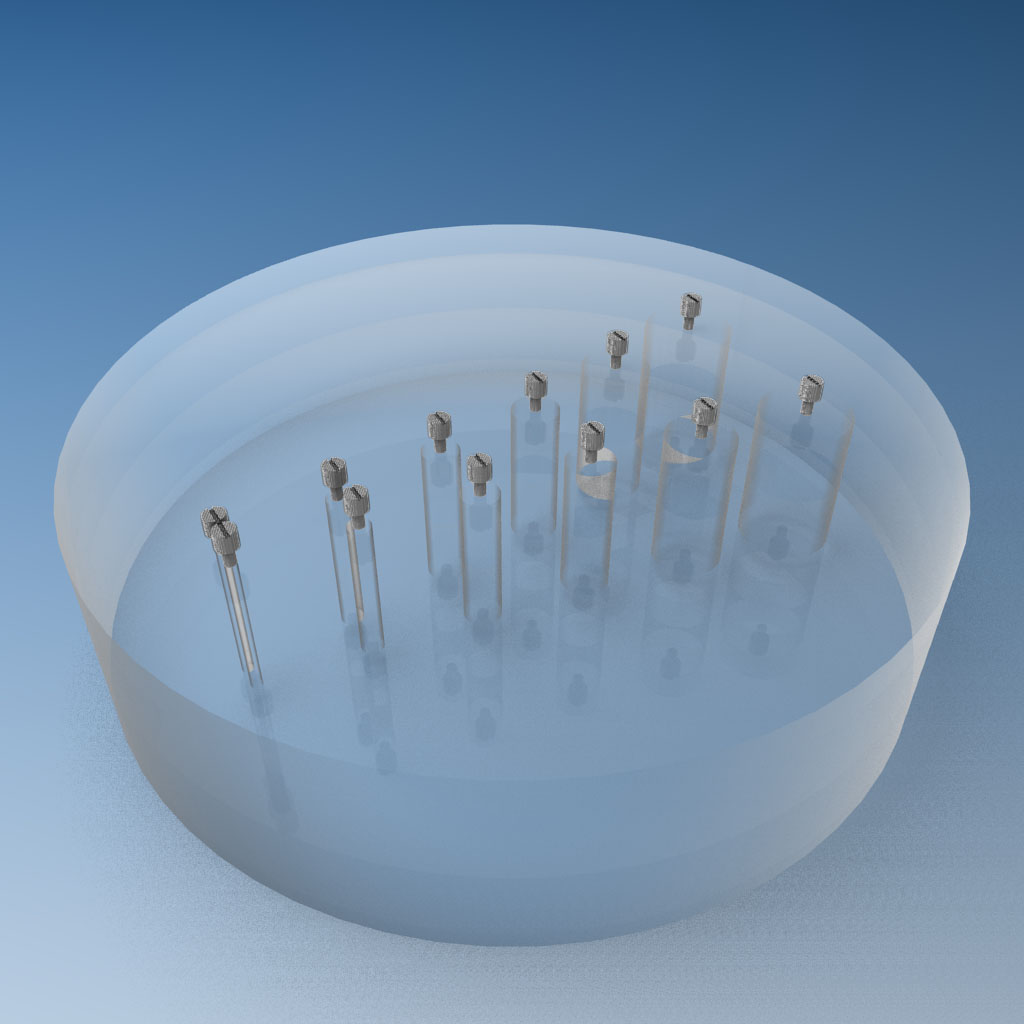

Секция низкоконтрастного разрешения Полиметилметакрилат (ПММА),12 отверстий глубиной 40 мм Ø25.4, 19.0б 12.7, 9.5, 6.4, 3,2 мм Секция расположена в несъемном торце корпуса и представляет собой набор  из 6 пар отверстий. Отверстия расположены друг от друга на расстоянии (между  центрами) равном удвоенной сумме их диаметров.  Внутренний торец отверстий глухой, внешний – закрыт резьбовыми съемными пробками. Отверстия могут быть наполнены водным раствором глюкозы, соли или соды различной концентрации.
Модуль калибровки по индексам Хаунсфильда Корпус – ПММАВставки :Полиэтилен -92 HU
Полистирол-24HU
Нейлон +92HU
Акрил +102HU
Поликарбонат +120HU,Корпус Ø200 х 60 ммВставка Ø25 мм

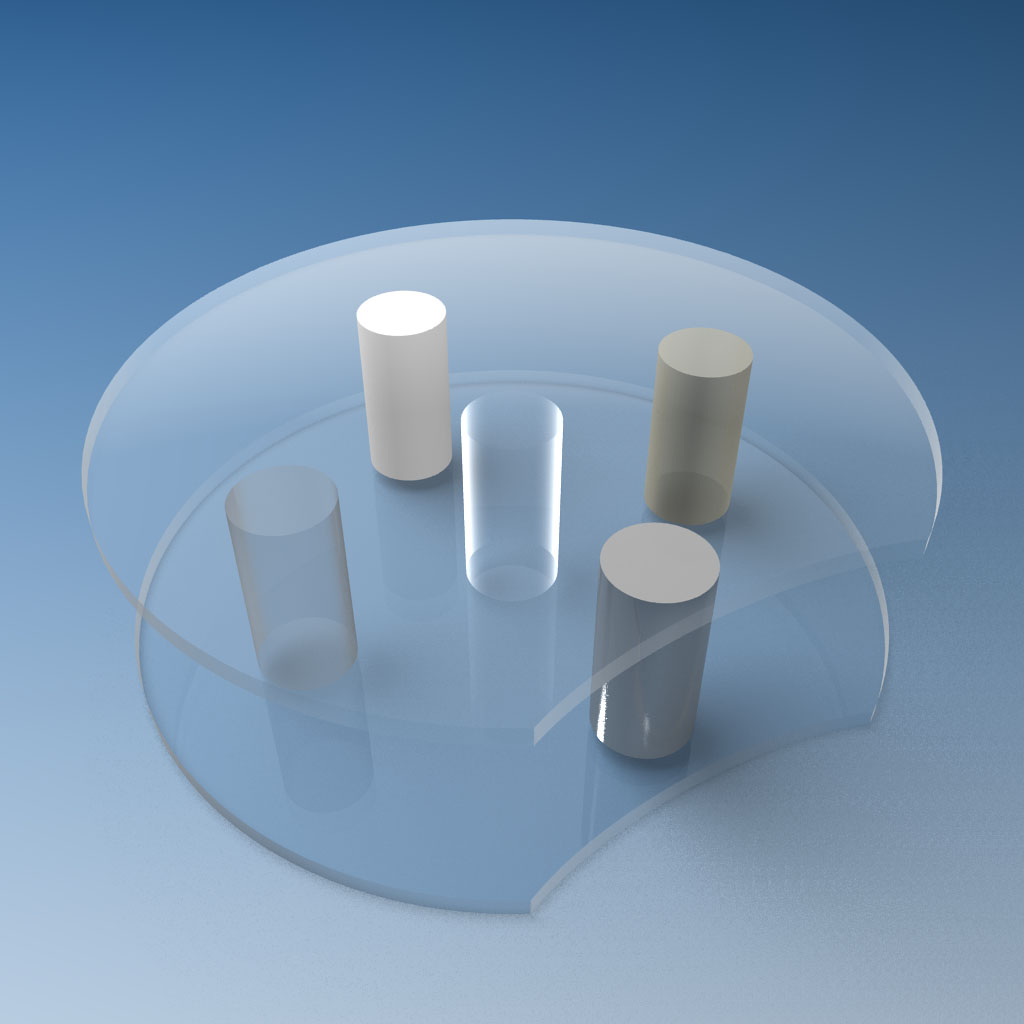

Модуль калибровки по индексам Хаунсфильда представляет собой набор из пяти тестовых вставок из различных материалов с известными величинами физической плотности и индексов Хаунсфильда (КТ-индексы)
Костноэквивалентное кольцо Фторопласт (PTFE),толщина 6,4 мм,ширина 70 мм Кольцо надевается на корпус фантома и может перемещаться , перекрывая любой  из модулей для выполнения всех измерений в условиях повышенной жесткости пучка

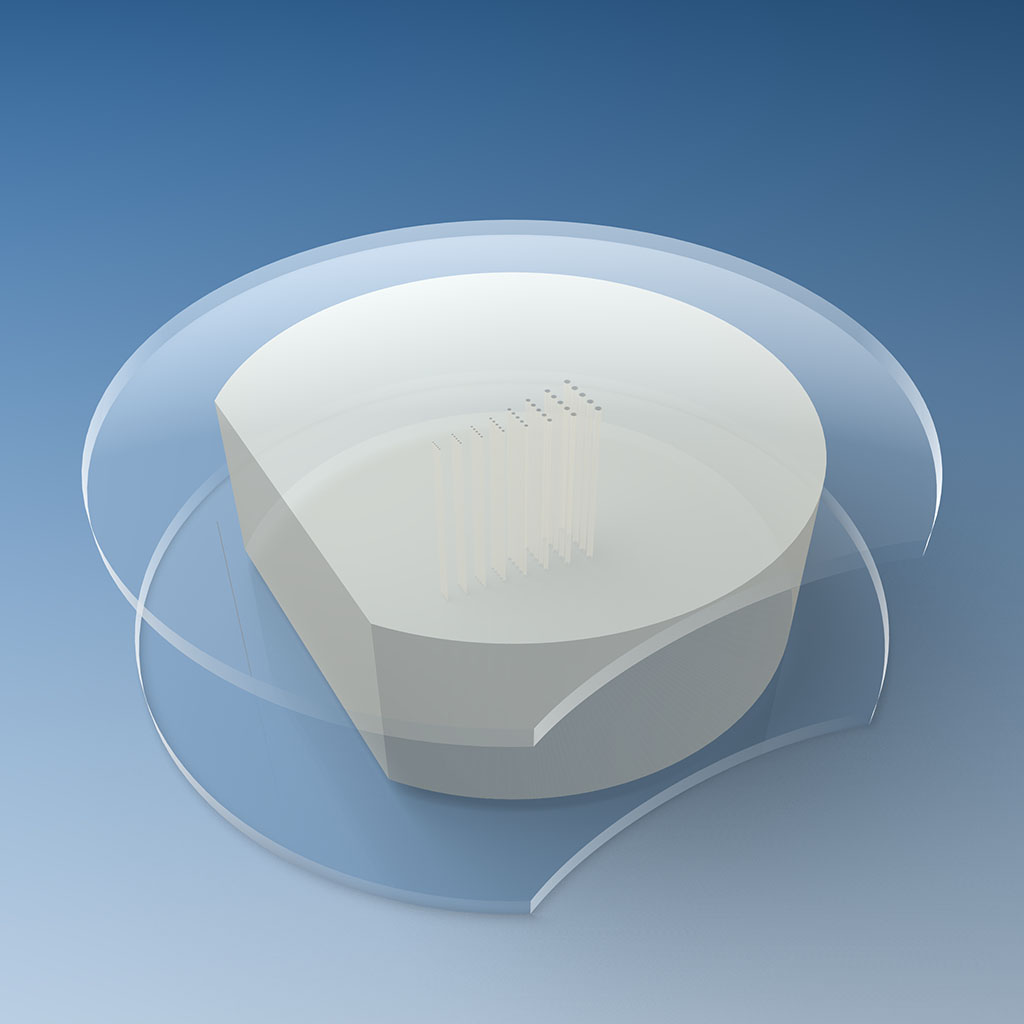

Модуль пространственного разрешения и MTF Полиметилметакрилат (ПММА),Ø200х60 мм В акриловом блоке сформированы восемь групп отверстий по пять шт. в каждой группе Ø1,75 / 1,5 / 1,25 / 1.00 / 0,75 / 0,61 / 0,5 / 0,4 мм*. В каждом ряду отверстия расположены друг от друга на расстоянии равном диаметру. Расстояние между рядами 5 мм. Отверстия заполнены воздухом. Блок содержит проволоку из нержавеющей стали Ø 0,2 мм для определения MTF.

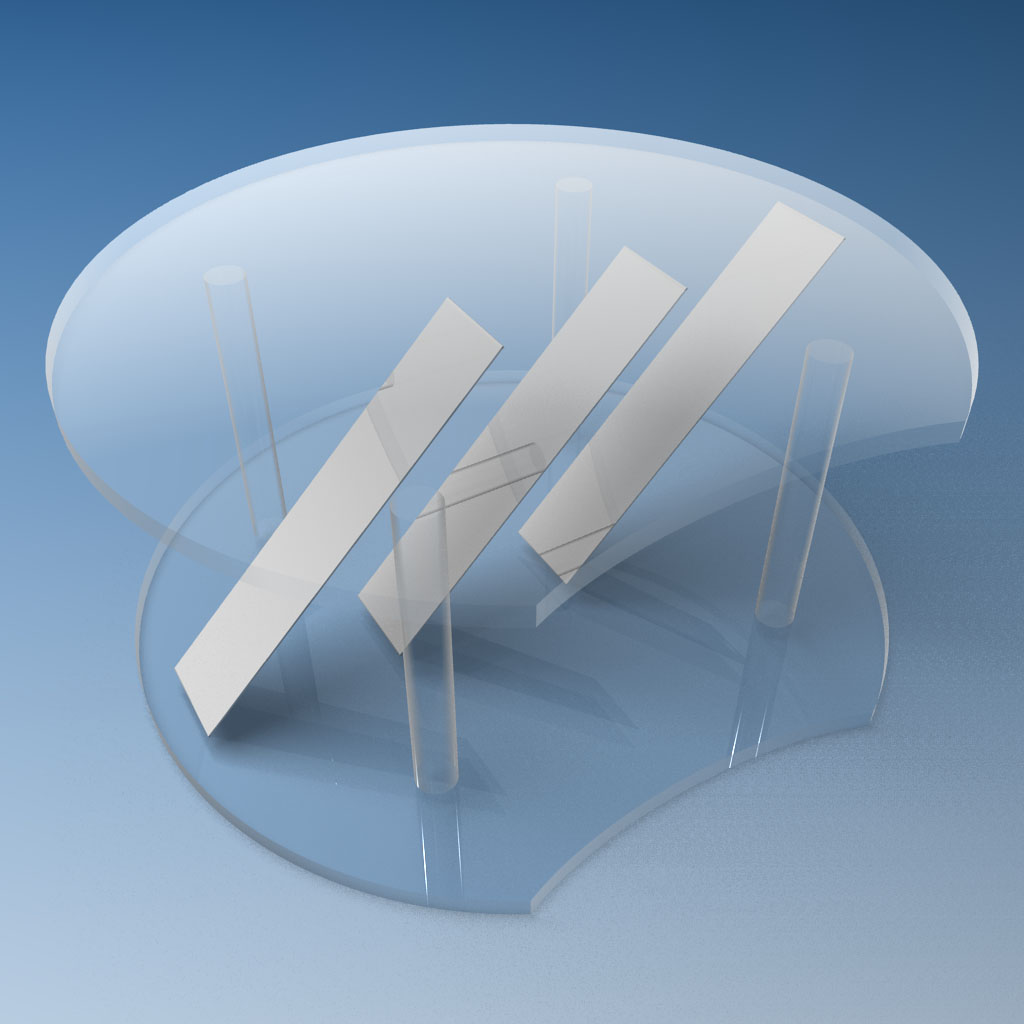

Модуль толщины слоя Корпус – ПММАВставки – алюминий,Ø200х90 мм Модуль содержит три алюминиевые полоски 0,5х25 мм, расположенные в центральном сечении под 45о к оси корпуса модуля

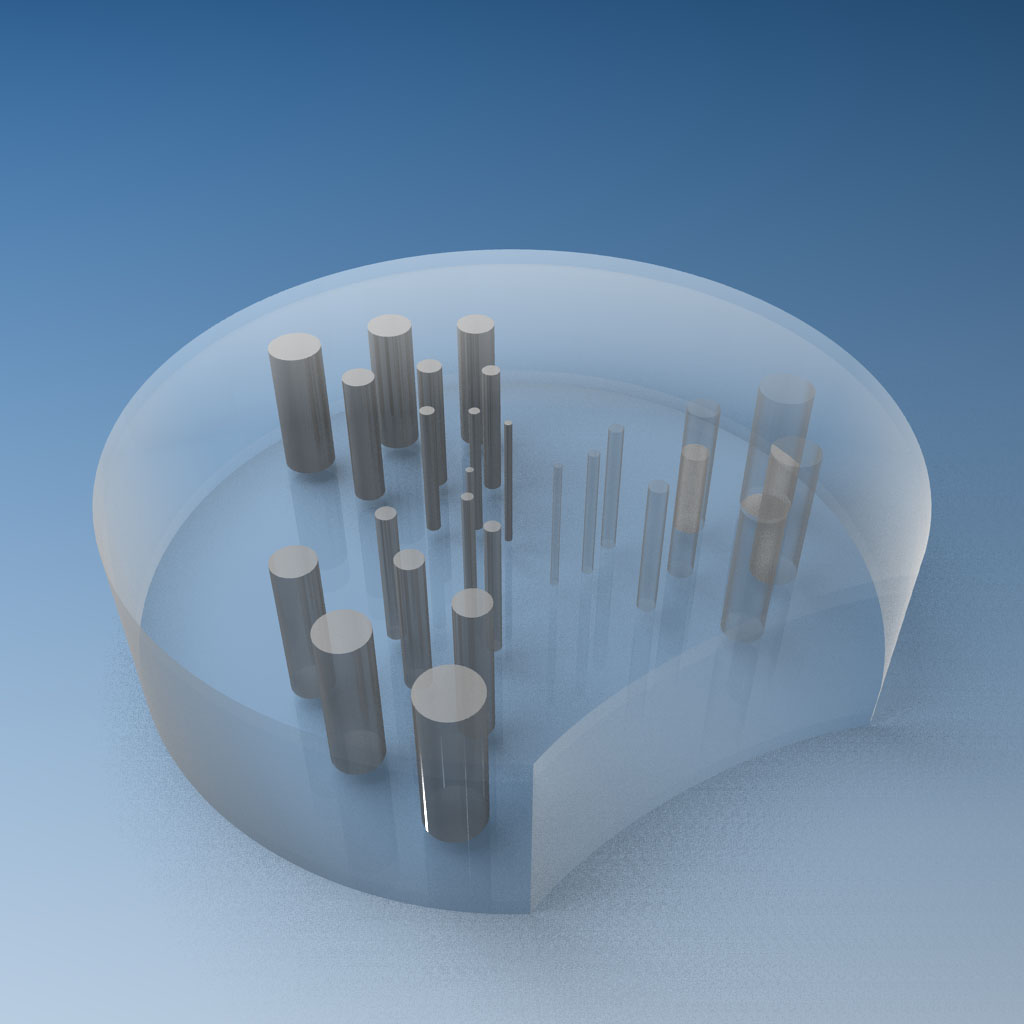

модуль низкоконтрастного разрешения Ref: 04-504(опционально) Полиметилметакрилат (ПММА)Ø200х30 мм Модуль из ПММА содержит три группы низкоконтрастных тест-объектов. В каждой группе располагаются стержни из одинакового материала длиной 20 мм и с диаметрами от 2 до 15 мм. Разность плотностей между материалом стержней и окружающим материалом составляет 1, 2 и 3%.

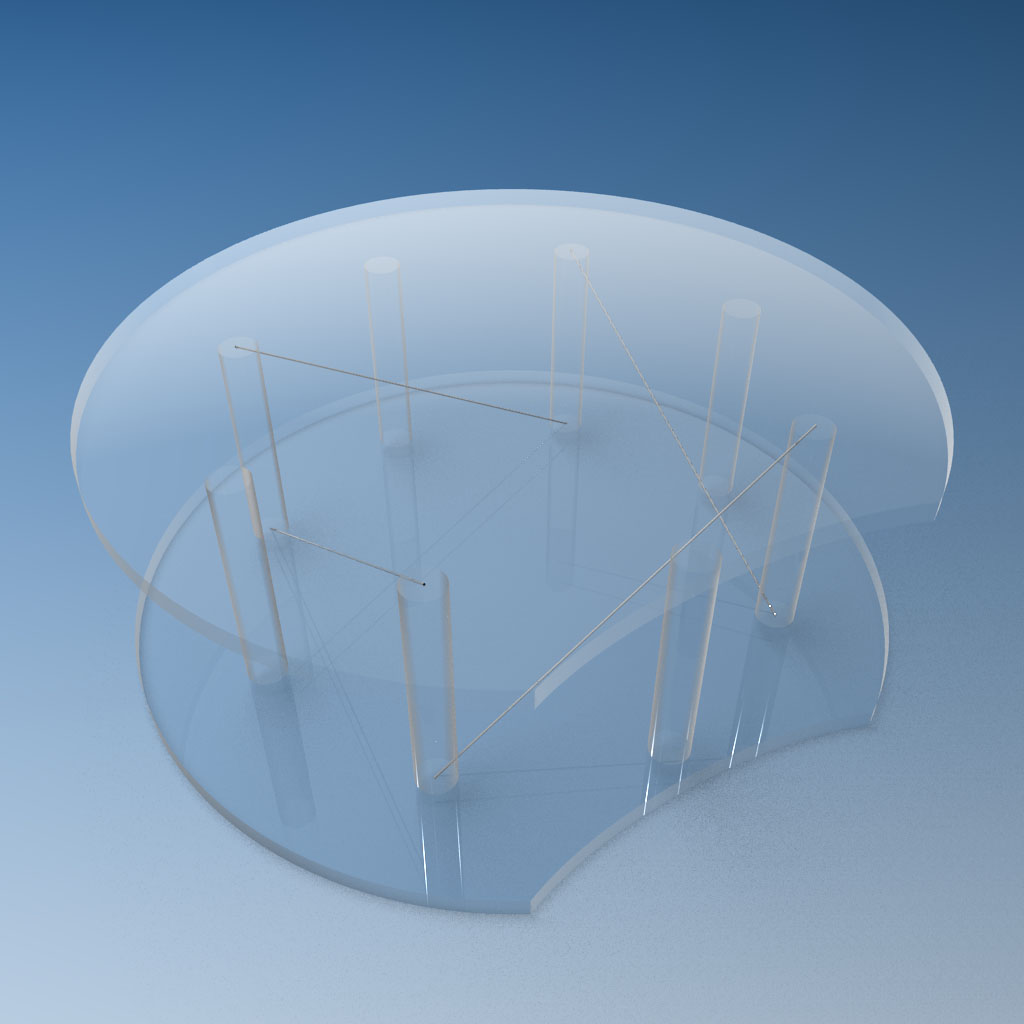

модуль геометрический Ref: 04-503(опционально) Полиметилметакрилат (ПММА)Ø200х80 мм Модуль содержит две пары алюминиевых проволочек, наклоненных на угол с тангенсом равным 0,5. Благодаря этому быстро и просто опредяется ширина среза и точность его позиционирования. Модуль содержит  две группы стержней Ø10 мм из ПММА, расположенных в углах квадратов со стороной 100 мм. Стержни позволяют быстро и наглядно проверить отсутствие искажений на томографическом изображении
